Ang Oil Drill Pipe, Joint & Coupling Lathe Machine ay isang dalubhasang solusyon ng CNC na ininhinyero para sa mataas na katumpakan na machining ng mga pipe thread alinsunod sa API at mga internasyonal na pamantayan. Ang kagamitang ito ay partikular na naka-configure upang mahawakan ang mahigpit na mga pangangailangan ng heavy-duty oilfield tubular goods (OCTG) processing , tinitiyak ang integridad ng istruktura at mga koneksyon na lumalaban sa pagtagas para sa mga drill pipe, tool joint, at coupling na ginagamit sa mga operasyon ng deep-well drilling.
Teknikal na Disenyo at Structural na Katangian
Ang machine features a malaking-butas na disenyo ng spindle na may double-chuck system, na nagbibigay-daan para sa stable clamping ng long-axis workpieces. Ang kama ay ginawa mula sa high-grade na cast iron na may malawak, induction-hardened na istraktura ng guideway, na nagbibigay ng static at dynamic na tigas kinakailangan upang mapaglabanan ang mabibigat na puwersa ng pagputol sa panahon ng pag-thread ng mga high-strength alloy steels. Ang pagsasama ng katumpakan na mga tornilyo ng bola at ang mga high-torque servo motor ay nagsisiguro ng tumpak na kontrol sa pitch, na mahalaga para sa tapered thread consistency at kalidad ng pagtatapos sa ibabaw.
Mga Pangunahing Kakayahang Teknikal

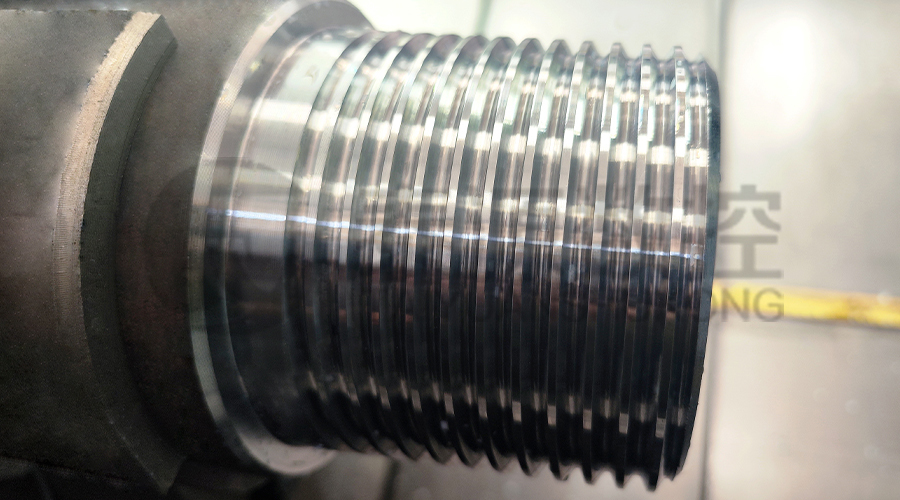

- API Thread Profiling: Kakayahang magsagawa ng tumpak na threading para sa API 5DP, API 5CT, at mga premium na koneksyon kabilang ang mga espesyal na profile ng pinagsamang tool.

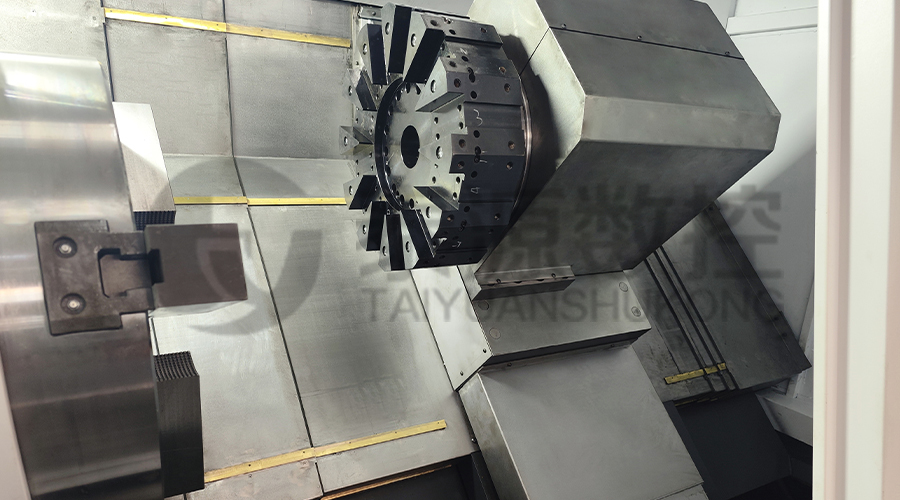

- Automated Tool Turret: Nilagyan ng high-speed indexing turret na nagpapadali sa mabilis na pagbabago ng tool sa pagitan ng pagliko, pagharap, at pag-threading cycle.

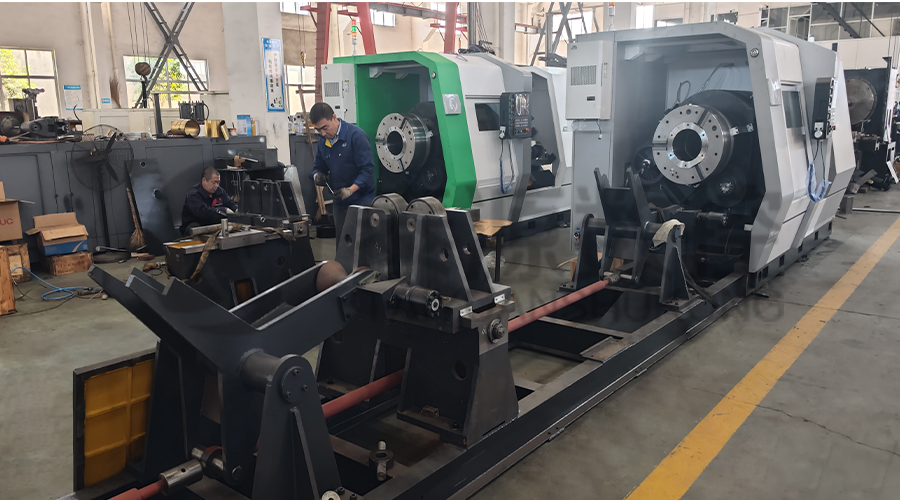

- Workpiece Support System: May kasamang heavy-duty na hydraulic pipe rest at rollers para mapanatili ang axial alignment at maiwasan ang vibration sa panahon ng machining ng extended drill pipe sections.
- Katumpakan ng Kontrol ng CNC: Ang mga advanced na sistema ng kontrol ay nagbibigay ng real-time na kabayaran para sa pagpapalawak ng thermal at pagkasuot ng tool, na nagpapanatili ng mahigpit na pagpapahintulot sa mahabang panahon ng produksyon.
Teknikal na Pagtutukoy
| Paglalarawan ng Parameter | Yunit | Teknikal na Halaga |
| Max. Umindayog sa Higaan | mm | Φ630 - Φ1000 |
| Spindle Bore Diameter | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Saklaw ng Bilis ng Spindle | rpm | 10 - 600 (Variable) |
| Pagproseso ng Pipe Diameter | pulgada | 2-3/8" - 10-3/4" |
| Mga Posisyon ng Turret | mga pcs | 4 / 6 / 8 Vertical o Horizontal |
| Katumpakan ng Pagpoposisyon ng X/Z Axis | mm | 0.02 / 0.03 |
| Pangunahing Motor Power | kW | 15 / 18.5 / 22 |
Mga Kalamangan sa Pagpapatakbo sa Paggawa ng Kagamitang Petroleum
Pagpapatupad nito CNC pipe threading lathe sa isang linya ng produksyon ay makabuluhang binabawasan ang mga oras ng pag-ikot para sa drill pipe tool joint refurbishment at bagong coupling manufacturing. Ang arkitektura ng makina ay na-optimize para sa high-precision drilling collar threading at ang pagproseso ng wear-resistant belt surfacing areas. Sa pamamagitan ng paggamit ng a closed-loop na sistema ng feedback , tinitiyak ng lathe na ang bawat joint ay nakakatugon sa mahigpit na mga kinakailangan sa kaligtasan ng industriya ng langis at gas, na pinapaliit ang panganib ng mga pagkabigo sa downhole.
Mga Madalas Itanong
Q1: Paano tinitiyak ng makinang ito ang katumpakan ng mga standard na thread ng API sa pangmatagalang tuluy-tuloy na operasyon?
Ang precision is maintained through a combination of high-rigidity bed design and the specialized engineering expertise of Jiangsu Taiyuan CNC Machine Tool Co., Ltd. Itinatag noong 2003 sa Taixing City, ang aming kumpanya ay nagpapatakbo ng 24,800 ㎡ na pasilidad na nakatuon sa pambansang pagmamanupaktura ng kagamitan sa petrolyo. Nagtatampok ang aming mga lathe a mahabang oras ng pagpapanatili ng katumpakan at kaunting mga failure point dahil sa aming GBT at ISO-certified na mga sistema ng kalidad. Ang paggamit ng mga premium na bahagi ng transmission ay nagsisiguro na kahit na sa ilalim ng mataas na lakas sa pagmamaneho na kinakailangan para sa drill collar thread machining , ang kagamitan ay nagpapanatili ng kinakailangang pitch accuracy at taper consistency na hinihiling ng mga internasyonal na user tulad ng Shanghai Baosteel at iba't ibang pandaigdigang oilfield.
Q2: Maaari bang pangasiwaan ng lathe na ito ang iba't ibang bahagi ng OCTG na lampas sa karaniwang mga drill pipe?
Oo, ang kagamitan ay idinisenyo para sa mataas na pagtitiyak at kakayahang magamit. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. gumagawa ng isang malawak na hanay ng mga espesyal na tool, at ang lathe na ito ay maaaring isama sa isang mas malawak linya ng produksyon ng drill pipe . Ito ay may kakayahang magproseso ng mga coupling, drill collar outer circles, at tool joints. Higit pa rito, ang aming portfolio ng produkto ay may kasamang espesyal na makinarya para sa screw pump rotor milling , baluktot na shell turning, at mandrel threading. Ang malawak na saklaw ng aplikasyon na ito sa mga industriya ng langis, geolohiya, at pagmimina ay resulta ng aming pagtuon sa "espesyalisasyon, pagpipino at pagpapalakas" sa paggawa ng mga kagamitan sa enerhiya.
Q3: Anong antas ng teknikal na suporta at pagiging maaasahan ang maaaring asahan ng mga internasyonal na mamimili?
Ang aming mga produkto ay kinikilala bilang "pambansang kalidad na mapagkakatiwalaan" at kasalukuyang ginagamit ng mga pangunahing negosyo sa Estados Unidos, Japan, South Korea, at Azerbaijan . Jiangsu Taiyuan CNC Machine Tool Co., Ltd. nagbibigay ng mga kagamitan na nailalarawan sa pamamagitan ng mga simpleng istruktura para sa kadalian ng pagpapanatili at mataas na kahusayan sa produksyon. Matatagpuan sa tabi ng golden waterway ng Yangtze River, ginagamit namin ang aming estratehikong lokasyon at mga dekada ng karanasan sa pagmamanupaktura upang mag-alok ng matatag na teknikal na suporta at maaasahang paghahatid. Sumusunod kami sa konsepto ng pagtingin sa mga pandaigdigang kapantay upang matiyak na natutugunan ng aming makinarya ang umuusbong na teknikal na pangangailangan ng pandaigdigang sektor ng enerhiya.
